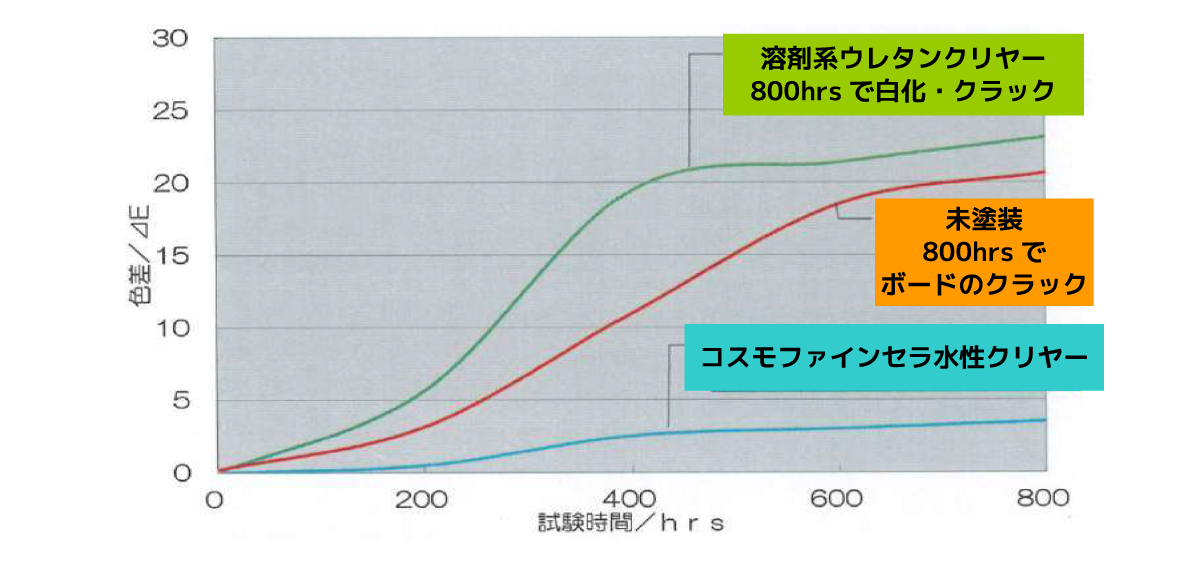

《促進耐候性試験(メタルハライドランプ式（S-UV）)による劣化時の白化試験》

• 劣化により白化が進むことで、色差△Eの数値が上昇します。
• ボード材は：A社製、N社製を使用。
• 試験は400時間暴露
• 劣化させたボード材をクリヤー塗料で塗り替えし、さらに800時間暴露を行った。

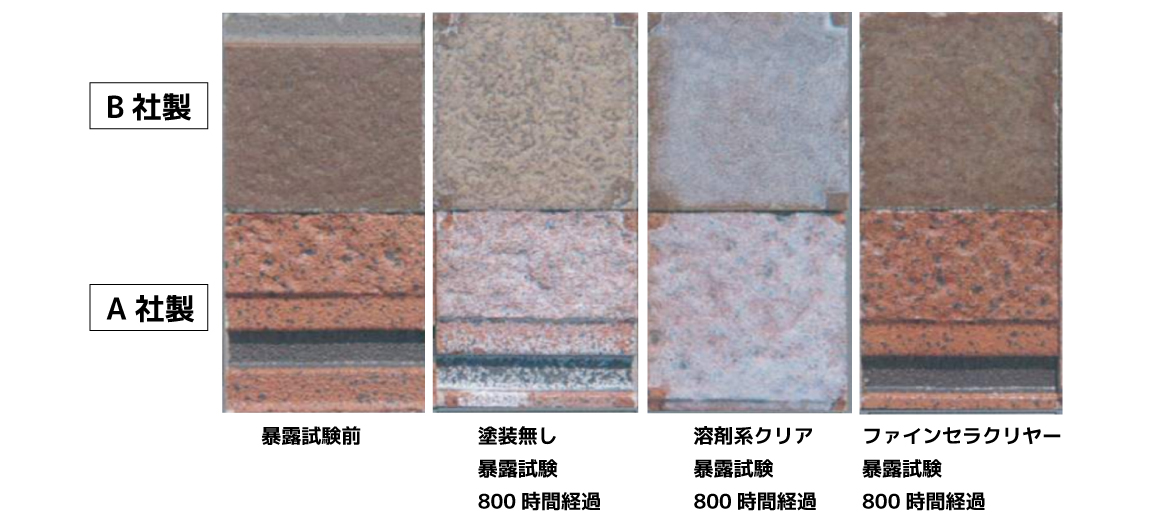

《SーUV促進試験後の外観状態》

S-UV試験（紫外線（UV）と湿気（結露）を交互に与えるサイクル試験）を800時間（15年相当）を行った結果、溶剤系クリアは劣化により白化が進んだが、ファインセラ水性クリヤーはまったく白化が進んでいない。

• 躯体に汚れや洗浄剤が残っている場合は剥離の原因となりますので必ず除去して下さい。
• チョーキングが目立つ下地に対して塗装しないで下さい。仕上がりにムラが発生し、施工後剥離、剥がれのクレームとなる恐れがあります。
• フッ素や無機系の塗装処理がされているサイディングボードについては、付着性が充分に発揮されないおそれがありますので専用プライマーを使用して下さい。
• 主剤と硬化剤の配合割合は厳守して下さい。配合割合を誤りますと、成膜不良が発生します。また、充分な塗膜性能が発現できませんので注意して下さい。
• 塗装の際、目地部分に塗料が溜まらないようにして下さい。目地に塗料が溜まり厚くつくと、乾燥した塗膜に白濁が残り、見た目、仕上がり不良の原因となります。
• 硬化剤は湿気硬化性ですので、使用後は必ず密栓し、水分混入の無い様に保管して下さい。
• 可使時間及び塗装間隔は厳守して下さい。コスモファインセラ水性とコスモプライマーマイルドの層間密着性の低下や白化の原因となります。
• 以下の場合は、塗装できませんのでご注意下さい。
• 降雨、降雪の恐れがある場合。 　　
  • 気温が5℃以下の場合や、施工後数時間以内に5℃以下になる可能性がある場合。
  • 湿度が85％以上ある場合。
  • 強風時。
• 0℃以下の場所や直射日光の当たる場所での材料の保管は避けて下さい。
• カチオン系プライマーを使用した塗装用具を充分に洗わずそのままコスモファインセラ水性に使用しますと、凝集物を生じる場合がありますので、これらのプライマーを用いる場合には充分に洗浄してご使用下さい。
• 使用した器具類は直ちに洗浄して下さい。放置しますと硬化して洗浄することが難しくなります。
• 皮膚などに付着した場合は、速やかに拭き取り多量の清水で洗浄して下さい。
• 目に入った場合は、速やかに多量の清水で洗浄し、医師の診断を受けてください。
